瑞士丹青 OMT 3D几何量测量系统

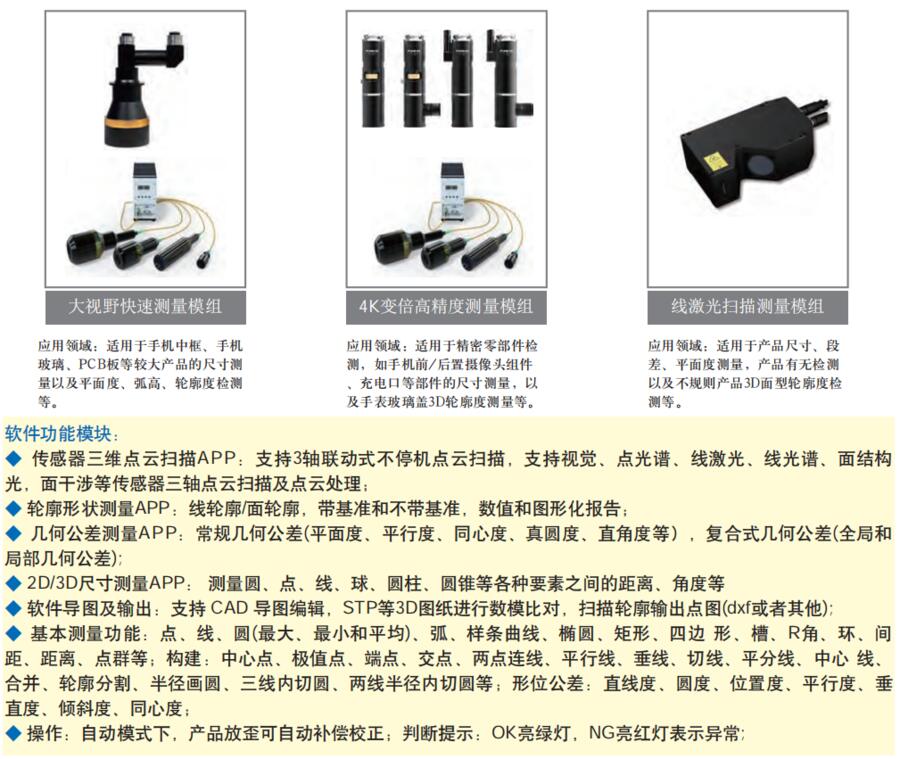

瑞士丹青RQZN高精密全自动3D测量机，可测量2D、3D尺寸、形状公差、线面轮廓度、偏差颜色分析、表面粗糙度等。可根据客户的需求选配测量硬件平台型号，搭载测量传感器组(CCD相机、点光谱、线激光、探针、面结构光等)扫描产品的表面点云信息，再通过强大的视觉系统计算出产品3D尺寸，也可通过与零件的CAD模型比对生成图形化轮廓度报告。基于偏差值的颜色渲染，快速定位不良区域掌握整体偏差趋势。支持多种格式的CAD模型导入，自由选择配准方式(最jia拟合、局部最jia拟合、手动对齐、空间自由度限制)，可查看指ding点位轮廓并输出到表格。强大的数据处理能力与算法，同时还集成了几何公差GD&T测量和传统2D、3D尺寸测量，如平面度、圆度、位置度、特征拟合、距离、角度等。操作简单，自动化检测，消除传统人工误差，为实际生产提供全方位的质量管控。广泛应用于精密机械加工、汽车、半导体、电子、模具、精密五金、光学加工、医学等行业。
